مراحل تولید پروفیل آلومینیوم چگونه است؟ | آلوم تکنیک

مقدمه‌ای بر پروفیل آلومینیوم و فرآیند اکستروژن

پروفیل های آلومینیوم، ستون فقرات بسیاری از صنایع مدرن هستند. از پنجره ها و درب های ساختمانی گرفته تا قطعات پیچیده در صنایع هوافضا و خودروسازی، حضور این ماده سبک و مستحکم به چشم می خورد. فرآیند تولید این پروفیل ها، که عمدتاً از طریق اکستروژن انجام می شود، ترکیبی از دانش متالورژی، مهندسی مکانیک و دقت بالا است. درک مراحل مختلف این فرآیند نه تنها برای تولیدکنندگان بلکه برای مصرف کنندگان و طراحان نیز حائز اهمیت است تا بتوانند از پتانسیل کامل این ماده بهره مند شوند.

پروفیل آلومینیوم چیست؟

پروفیل آلومینیوم به مقاطع آلومینیومی با اشکال و ابعاد مختلف اطلاق می شود که از طریق فرآیند اکستروژن تولید می گردند. این مقاطع می توانند توپر یا توخالی باشند و در اشکال بسیار متنوعی از جمله مربع، مستطیل، دایره، نبشی، ناودانی و اشکال پیچیده تر مهندسی شده برای کاربردهای خاص، تولید شوند. ویژگی های منحصر به فرد آلومینیوم از جمله وزن کم، مقاومت بالا در برابر خوردگی، هدایت حرارتی و الکتریکی عالی، و قابلیت بازیافت، آن را به گزینه ای ایده آل برای ساخت پروفیل تبدیل کرده است.

اکستروژن آلومینیوم چیست و چرا استفاده می‌شود؟

اکستروژن آلومینیوم فرآیندی است که در آن یک شمش آلومینیومی (بیلت) تحت فشار بسیار زیاد از داخل یک قالب با شکل مقطع دلخواه عبور داده می شود. این فرآیند باعث می شود که آلومینیوم به صورت یک پروفیل پیوسته و با همان شکل مقطع قالب از سمت دیگر خارج شود. دلیل اصلی استفاده گسترده از اکستروژن برای تولید پروفیل آلومینیوم، قابلیت بالای آن در ایجاد اشکال پیچیده با تلرانس های دقیق و سطح پایانی صاف است. همچنین، این روش به دلیل سرعت و کارایی بالا، اقتصادی بودن تولید در مقیاس انبوه، و امکان تولید پروفیل های بلند و یکپارچه، بسیار مورد توجه قرار گرفته است.

مراحل پیش از فرآیند اکستروژن پروفیل آلومینیوم

قبل از اینکه آلومینیوم وارد دستگاه اکسترودر شود، چندین مرحله آماده سازی حیاتی وجود دارد که کیفیت و موفقیت فرآیند نهایی را تضمین می کند. این مراحل شامل انتخاب و آماده سازی مواد اولیه و طراحی دقیق قالب ها است.

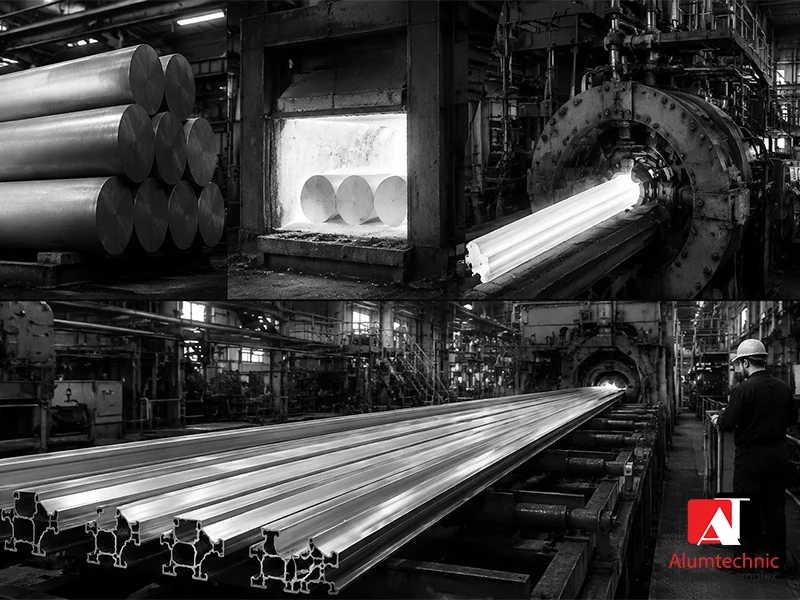

انتخاب و آماده‌سازی مواد اولیه (بیلت آلومینیومی)

ماده اولیه اصلی برای تولید پروفیل آلومینیوم، بیلت آلومینیومی است. بیلت ها شمش های استوانه ای شکل از آلیاژهای خاص آلومینیوم هستند. انتخاب آلیاژ مناسب (مانند سری ۶۰۰۰ که شامل آلومینیوم، منیزیم و سیلیسیوم است) بر اساس کاربرد نهایی پروفیل (مثلاً برای استحکام، جوش پذیری یا مقاومت در برابر خوردگی) بسیار مهم است. بیلت ها باید از کیفیت بالا، ترکیب شیمیایی یکنواخت و عاری از هرگونه ناخالصی یا ترک داخلی باشند تا پروفیل نهایی دارای خواص مطلوب باشد. گاهی اوقات بیلت ها قبل از اکستروژن تحت عملیات همگن سازی قرار می گیرند تا ساختار کریستالی آنها یکنواخت تر شود.

ذوب و ریخته‌گری شمش آلومینیوم (تولید بیلت)

تولید بیلت آلومینیومی خود فرآیندی جداگانه و پیچیده است. ابتدا آلومینیوم خالص یا قراضه های آلومینیوم به همراه عناصر آلیاژی مورد نیاز (مانند منیزیم، سیلیسیوم، مس، روی) در کوره های ذوب، ذوب می شوند. سپس، مذاب آلومینیوم از طریق فرآیندهای ریخته گری پیوسته (مانند روش DC Casting) به صورت شمش های استوانه ای (بیلت) ریخته گری می شود. کنترل دقیق دما، ترکیب شیمیایی و سرعت خنک کاری در این مرحله برای تولید بیلت های با کیفیت و بدون عیوب داخلی حیاتی است.

طراحی و ساخت قالب‌های اکستروژن

قالب اکستروژن، قلب فرآیند اکستروژن است و کیفیت و دقت پروفیل نهایی به شدت به طراحی و ساخت آن بستگی دارد. قالب ها معمولاً از فولادهای ابزار گرم کار با مقاومت بالا در برابر دما و فشار ساخته می شوند. طراحی قالب باید به گونه ای باشد که جریان آلومینیوم مذاب را به طور یکنواخت و بدون ایجاد تنش های ناخواسته هدایت کند تا شکل نهایی با ابعاد دقیق و سطح صاف حاصل شود. مهندسان با استفاده از نرم افزارهای طراحی پیشرفته و تجربه خود، قالب هایی را طراحی می کنند که پیچیده ترین اشکال را نیز می توانند تولید کنند. ساخت قالب نیز با استفاده از ماشین کاری دقیق، وایرکات و عملیات حرارتی انجام می گیرد.

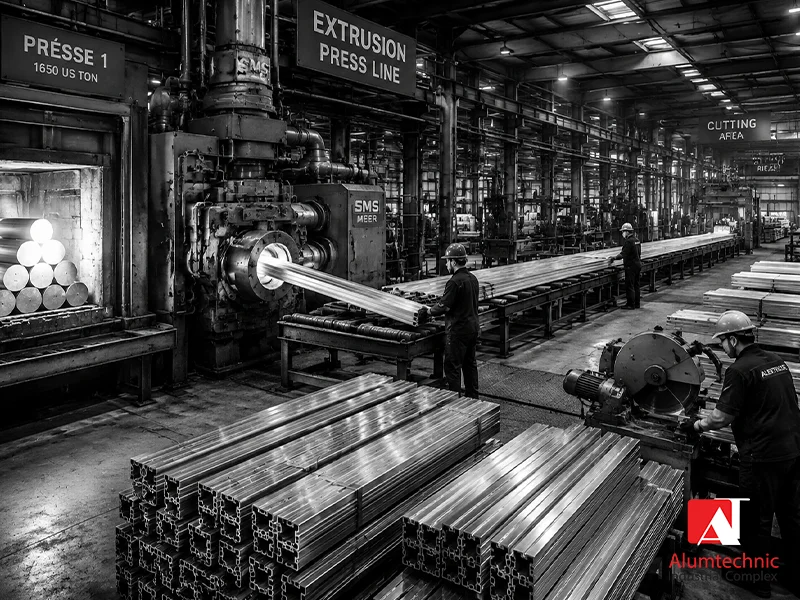

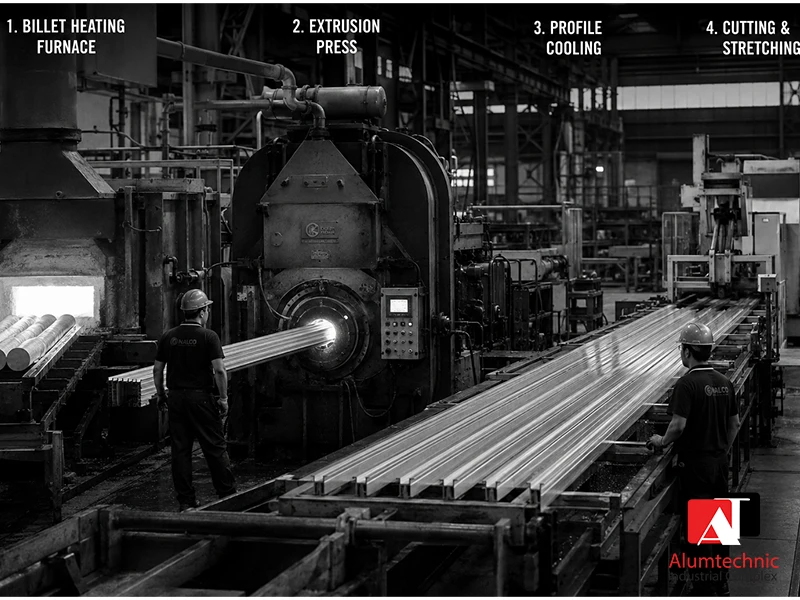

فرآیند اصلی تولید پروفیل آلومینیوم به روش اکستروژن (گام به گام)

پس از آماده سازی های اولیه، بیلت آلومینیوم و قالب آماده ورود به مرحله اصلی تولید می شوند. این مرحله شامل چندین گام متوالی است که به دقت کنترل می شوند.

آماده‌سازی و پیش‌گرمایش شمش آلومینیوم

بیلت های آلومینیوم قبل از ورود به پرس اکستروژن باید تا دمای مشخصی (معمولاً بین ۴۰۰ تا ۵۰۰ درجه سانتی گراد، بسته به آلیاژ) پیش گرم شوند. این پیش گرمایش باعث نرم شدن آلومینیوم می شود و جریان پذیری آن را افزایش می دهد، در نتیجه فشار مورد نیاز برای اکستروژن کاهش یافته و عمر قالب نیز طولانی تر می شود. همچنین، از ایجاد ترک در پروفیل جلوگیری می کند. پیش گرمایش معمولاً در کوره های القایی یا گازی انجام می شود و کنترل دقیق دما در این مرحله بسیار مهم است.

انتقال قالب و شمش به پرس اکستروژن

قالب اکستروژن که معمولاً آن هم تا دمای حدود ۴۰۰-۴۵۰ درجه سانتی گراد گرم شده است، در محفظه پرس اکستروژن نصب می شود. سپس بیلت آلومینیومی پیش گرم شده به داخل محفظه (کانتینر) پرس اکستروژن منتقل می شود. این کانتینر نیز معمولاً گرم نگه داشته می شود تا از خنک شدن سریع بیلت جلوگیری کند و اصطکاک را کاهش دهد.

فشاردهی شمش توسط رام و خروج از قالب

در این مرحله، یک پیستون هیدرولیکی قدرتمند که به آن «رام» گفته می شود، بیلت آلومینیوم را تحت فشار بسیار زیادی (تا هزاران تن) قرار می دهد. این فشار باعث می شود آلومینیوم نرم شده از سوراخ های قالب عبور کرده و به صورت پروفیلی با شکل مقطع قالب از سمت دیگر خارج شود. سرعت خروج پروفیل و فشار اعمال شده به دقت کنترل می شوند تا کیفیت سطح و ابعاد پروفیل مطلوب باشد.

هدایت پروفیل اکسترود شده در میز خروج و خنک‌سازی اولیه

پروفیل داغ و تازه اکسترود شده بلافاصله پس از خروج از قالب، بر روی یک میز خروج طویل قرار می گیرد. در این مرحله، پروفیل به سرعت و به صورت کنترل شده خنک می شود. خنک سازی اولیه معمولاً با استفاده از فن های قدرتمند یا اسپری آب انجام می شود که به آن «کوئنچینگ» (Quenching) می گویند. این خنک سازی سریع به تثبیت ساختار متالورژیکی و خواص مکانیکی پروفیل کمک می کند و از تغییر شکل آن جلوگیری می نماید.

کشش و برش اولیه پروفیل

پس از خنک سازی اولیه، پروفیل برای صاف کردن و از بین بردن هرگونه پیچش یا خمش ناشی از فرآیند اکستروژن، تحت کشش قرار می گیرد. دستگاه کشش، پروفیل را از دو انتها می گیرد و با نیروی کنترل شده ای آن را می کشد. این کشش همچنین به بهبود خواص مکانیکی و تلرانس های ابعادی پروفیل کمک می کند. پس از کشش، پروفیل به طول های استاندارد یا مورد نیاز مشتری برش اولیه داده می شود.

خنک‌سازی نهایی پروفیل‌ها تا دمای اتاق

قطعات پروفیل برش خورده، بر روی میزهای خنک کننده قرار می گیرند تا به آرامی تا دمای اتاق خنک شوند. این خنک سازی نهایی اطمینان حاصل می کند که هیچ تنش داخلی در پروفیل باقی نمانده و آماده مراحل بعدی فرآیند یا عملیات تکمیلی می باشد.

اگر به دنبال همکاری با یک تولیدکننده معتبر و مجهز در حوزه اکستروژن هستید، آلوم تکنیک به‌عنوان تولیدکننده تخصصی پروفیل آلومینیوم با بهره‌گیری از خطوط پیشرفته اکستروژن، کنترل کیفیت دقیق و رعایت استانداردهای بین‌المللی، آماده تأمین انواع پروفیل‌های صنعتی و ساختمانی است.

برای دریافت مشاوره فنی، استعلام قیمت و ثبت سفارش، با کارشناسان آلوم تکنیک ( ۰۹۳۶۲۷۶۱۹۹۳ )تماس بگیرید و پروژه خود را با اطمینان آغاز کنید.

انواع فرآیندهای اکستروژن آلومینیوم

اکستروژن آلومینیوم به دو روش اصلی انجام می شود که هر کدام مزایا و محدودیت های خاص خود را دارند.

اکستروژن مستقیم

در اکستروژن مستقیم، بیلت آلومینیوم در داخل کانتینر ثابت می ماند و رام، بیلت را از طریق قالب به سمت جلو هل می دهد. در این روش، قالب در انتهای کانتینر ثابت است و پروفیل از آن خارج می شود. این روش رایج ترین نوع اکستروژن است و برای تولید طیف وسیعی از پروفیل ها استفاده می شود. با این حال، به دلیل اصطکاک بین بیلت و دیواره کانتینر، به نیروی زیادی نیاز دارد و ممکن است منجر به ناهمگنی در خواص مکانیکی پروفیل در طول آن شود.

اکستروژن غیرمستقیم

در اکستروژن غیرمستقیم، بیلت ثابت می ماند و قالب به سمت بیلت حرکت می کند. در این روش، رام به قالب متصل است و قالب را از داخل کانتینر حرکت می دهد تا آلومینیوم از آن عبور کند. مزیت اصلی این روش، کاهش قابل توجه اصطکاک بین بیلت و کانتینر است که منجر به کاهش نیروی مورد نیاز برای اکستروژن، افزایش عمر قالب، و بهبود یکنواختی خواص مکانیکی پروفیل می شود. با این حال، پیچیدگی تجهیزات و محدودیت در ابعاد پروفیل های تولیدی از معایب آن است.

فرآیندهای پس از اکستروژن و عملیات تکمیلی

پس از فرآیند اکستروژن و خنک سازی، پروفیل ها ممکن است نیاز به عملیات اضافی برای بهبود خواص مکانیکی، ظاهر یا مقاومت در برابر محیط داشته باشند.

عملیات حرارتی (Heat Treatment)

عملیات حرارتی، به ویژه عملیات پیرسازی (Aging)، برای افزایش استحکام و سختی پروفیل های آلومینیوم انجام می شود. این عملیات شامل گرم کردن پروفیل ها تا دمای مشخص و نگه داشتن آنها در آن دما برای مدت زمان معین است تا رسوبات ریز در ساختار آلیاژ تشکیل شوند و استحکام آن را افزایش دهند. عملیات حرارتی می تواند به صورت طبیعی (در دمای اتاق برای مدت طولانی) یا مصنوعی (در کوره های مخصوص با کنترل دما) انجام شود.

عملیات پرداخت سطحی (Surface Finishing)

عملیات پرداخت سطحی نه تنها ظاهر پروفیل را بهبود می بخشد بلکه مقاومت آن را در برابر خوردگی، سایش و عوامل محیطی نیز افزایش می دهد. رایج ترین روش های پرداخت سطحی عبارتند از:

• آنادایزینگ (Anodizing): ایجاد یک لایه اکسیدی محافظ و دکوراتیو بر روی سطح آلومینیوم از طریق فرآیند الکتروشیمیایی. این لایه می تواند رنگی باشد و مقاومت به خوردگی و سایش را به شدت افزایش می دهد.
• پوشش پودری (Powder Coating): پاشش پودرهای رنگی بر روی سطح پروفیل و سپس پخت آنها در کوره. این روش یک پوشش بادوام، مقاوم در برابر خراش و با طیف وسیعی از رنگ ها ایجاد می کند.
• پولیش و برس کاری: برای ایجاد سطحی براق یا مات و بهبود ظاهر پروفیل.

برش نهایی و بسته‌بندی

پس از عملیات حرارتی و پرداخت سطحی، پروفیل ها به ابعاد دقیق نهایی برش داده می شوند. این برش ها با استفاده از اره های دقیق و با تلرانس های بسیار کم انجام می شود. سپس پروفیل های آماده شده برای جلوگیری از آسیب در حین حمل و نقل و نگهداری، به دقت بسته بندی می شوند. بسته‌بندی ممکن است شامل استفاده از فیلم های محافظ، تسمه کشی و قرار دادن در جعبه های چوبی یا پالت باشد.

اهمیت کنترل کیفیت و استانداردهای تولید پروفیل آلومینیوم

تضمین کیفیت در هر مرحله از تولید پروفیل آلومینیوم برای اطمینان از عملکرد مطلوب و ایمنی محصول نهایی بسیار حیاتی است.

اهمیت کنترل کیفیت در هر مرحله

کنترل کیفیت از مرحله انتخاب مواد اولیه آغاز شده و تا بسته بندی نهایی ادامه می یابد. بازرسی های منظم بر روی ترکیب شیمیایی بیلت، دمای پیش گرمایش، فشار اکستروژن، سرعت خروج پروفیل، ابعاد و شکل مقطع، و کیفیت سطح انجام می شود. هرگونه انحراف از مشخصات فنی می تواند منجر به تولید پروفیل های معیوب و غیر قابل استفاده شود. هدف اصلی کنترل کیفیت، اطمینان از تولید محصولی است که نه تنها نیازهای مشتری را برآورده می کند، بلکه از استانداردهای صنعتی نیز پیروی می کند.

آزمایش‌های مکانیکی و شیمیایی پروفیل

پروفیل های آلومینیوم پس از تولید و عملیات حرارتی، تحت آزمایش های مختلفی قرار می گیرند تا خواص مکانیکی و شیمیایی آنها تایید شود. این آزمایش ها شامل موارد زیر است:

• آزمایش کشش (Tensile Test): برای اندازه گیری استحکام تسلیم، استحکام کششی نهایی و ازدیاد طول پروفیل.
• آزمایش سختی (Hardness Test): برای تعیین مقاومت پروفیل در برابر فرورفتگی.
• آزمایش ضربه (Impact Test): برای ارزیابی مقاومت پروفیل در برابر شکستگی ناگهانی.
• تحلیل طیفی (Spectroscopic Analysis): برای تایید ترکیب شیمیایی آلیاژ.
• آزمایش متالوگرافی: برای بررسی ساختار میکروسکوپی پروفیل و تشخیص عیوب احتمالی.

استانداردهای ملی و بین‌المللی تولید پروفیل

تولید پروفیل آلومینیوم باید مطابق با استانداردهای مشخصی باشد تا کیفیت، ابعاد، و خواص مکانیکی آن تضمین شود. برخی از مهم ترین استانداردها عبارتند از:

• استانداردهای ملی ایران (ISIRI): مانند ISIRI 2384 برای پروفیل های آلومینیوم اکسترود شده.
• استانداردهای بین المللی (ISO): مانند ISO 209 برای آلیاژهای آلومینیوم و ISO 6362 برای پروفیل های اکسترود شده.
• استانداردهای اروپایی (EN): مانند EN 755 و EN 12020.
• استانداردهای آمریکایی (ASTM): مانند ASTM B221.

رعایت این استانداردها به تولیدکنندگان کمک می کند تا محصولاتی با کیفیت ثابت و قابل اعتماد به بازار عرضه کنند و به مصرف کنندگان اطمینان می دهد که محصول خریداری شده دارای مشخصات فنی لازم است.

مزایای تولید پروفیل آلومینیوم به روش اکستروژن

تولید پروفیل آلومینیوم به روش اکستروژن، مزایای متعددی را به همراه دارد که آن را به یک انتخاب برتر در صنایع مختلف تبدیل کرده است:

• انعطاف پذیری در طراحی: این روش امکان تولید اشکال مقطعی بسیار پیچیده و متنوع را فراهم می کند که با روش های دیگر تولید فلزات دشوار یا غیرممکن است.
• نسبت استحکام به وزن بالا: پروفیل های آلومینیوم سبک هستند اما در عین حال استحکام بالایی دارند که برای کاربردهایی که وزن فاکتور مهمی است (مانند هوافضا و حمل و نقل) ایده آل است.
• مقاومت عالی در برابر خوردگی: آلومینیوم به طور طبیعی یک لایه اکسیدی محافظ بر روی سطح خود تشکیل می دهد که آن را در برابر خوردگی مقاوم می کند. عملیات آنادایزینگ این مقاومت را بیشتر می کند.
• قابلیت هدایت حرارتی و الکتریکی بالا: این ویژگی ها آلومینیوم را برای کاربردهای الکتریکی و مبدل های حرارتی مناسب می سازد.
• قابلیت بازیافت ۱۰۰ درصدی: آلومینیوم را می توان بارها و بارها بدون از دست دادن خواص کیفی، بازیافت کرد که آن را به یک ماده دوستدار محیط زیست تبدیل می کند.
• سطح صاف و یکنواخت: پروفیل های اکسترود شده دارای سطح صافی هستند که نیاز به عملیات پرداخت اضافی را کاهش می دهد و برای پوشش دهی آماده است.
• مقرون به صرفه بودن: با توجه به امکان تولید انبوه و سرعت فرآیند، اکستروژن آلومینیوم یک روش اقتصادی برای تولید مقاطع فلزی است.

جمع‌بندی

فرآیند تولید پروفیل آلومینیوم به روش اکستروژن، یک زنجیره پیچیده و دقیق از مراحل مختلف است که از انتخاب دقیق مواد اولیه آغاز شده و با عملیات تکمیلی و کنترل کیفیت دقیق به پایان می رسد. این فرآیند امکان تولید پروفیل هایی با اشکال متنوع، خواص مکانیکی مطلوب و کیفیت سطحی عالی را فراهم می آورد که در طیف وسیعی از صنایع کاربرد دارند. درک کامل این مراحل به تولیدکنندگان کمک می کند تا کارایی خود را افزایش داده و محصولاتی با بالاترین استانداردها به بازار عرضه کنند، در حالی که مصرف کنندگان نیز می توانند انتخاب های آگاهانه تری داشته باشند. با توجه به مزایای بی شمار آلومینیوم و فرآیند اکستروژن، آینده این صنعت روشن و پر از نوآوری های جدید خواهد بود.
